Bu makale size günlük hayatta yaygın olarak kullanılan bir anten olan FPC antenini tanıtacaktır.

Yazar: Wang Xu (Yingshun İletişim Mühendisi)

Tarih: 30 Nisan 2026

1. FPC Anteni Nedir?

FPC anteni, "Esnek Baskılı Devre Kartı Anteni"nin kısaltmasıdır. Anten yayma elemanının doğrudan esnek bir yalıtım alt tabakası üzerinde üretildiği ince ve hafif bir yerleşik antendir.

Basitçe söylemek gerekirse: FPCB anteni = esnek bir "esnek devre kartı üzerine basılmış anten".

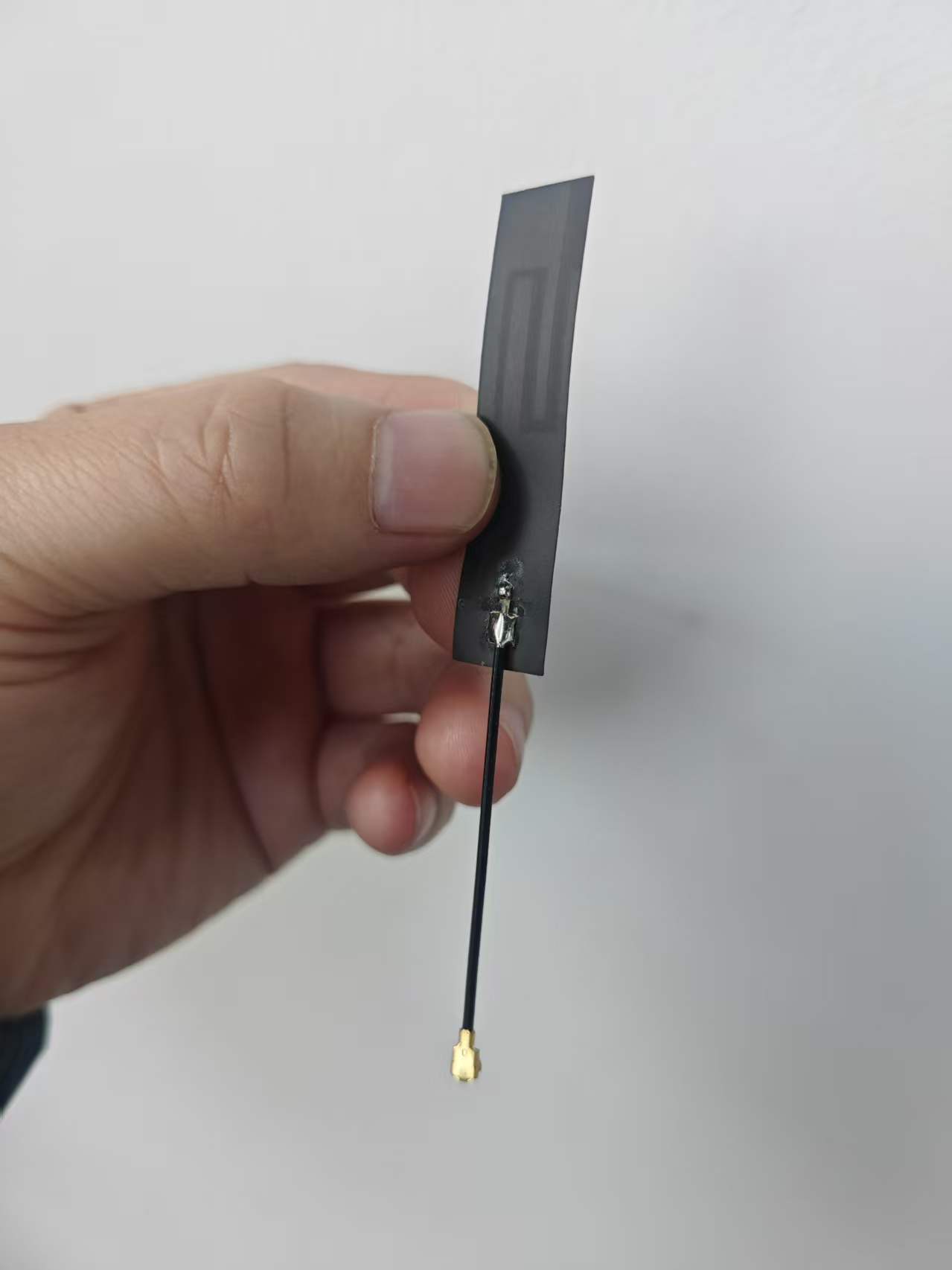

Aşağıdaki resim bir FPC anteninin gerçek bir fotoğrafıdır:

2. FPC antenlerinin avantajları

FPC antenlerinin diğer geleneksel antenlere göre birçok avantajı vardır. Aşağıda pratik deneyimlerimize dayanan bir özet bulunmaktadır.

2.1Yüksek alan kullanım verimliliği

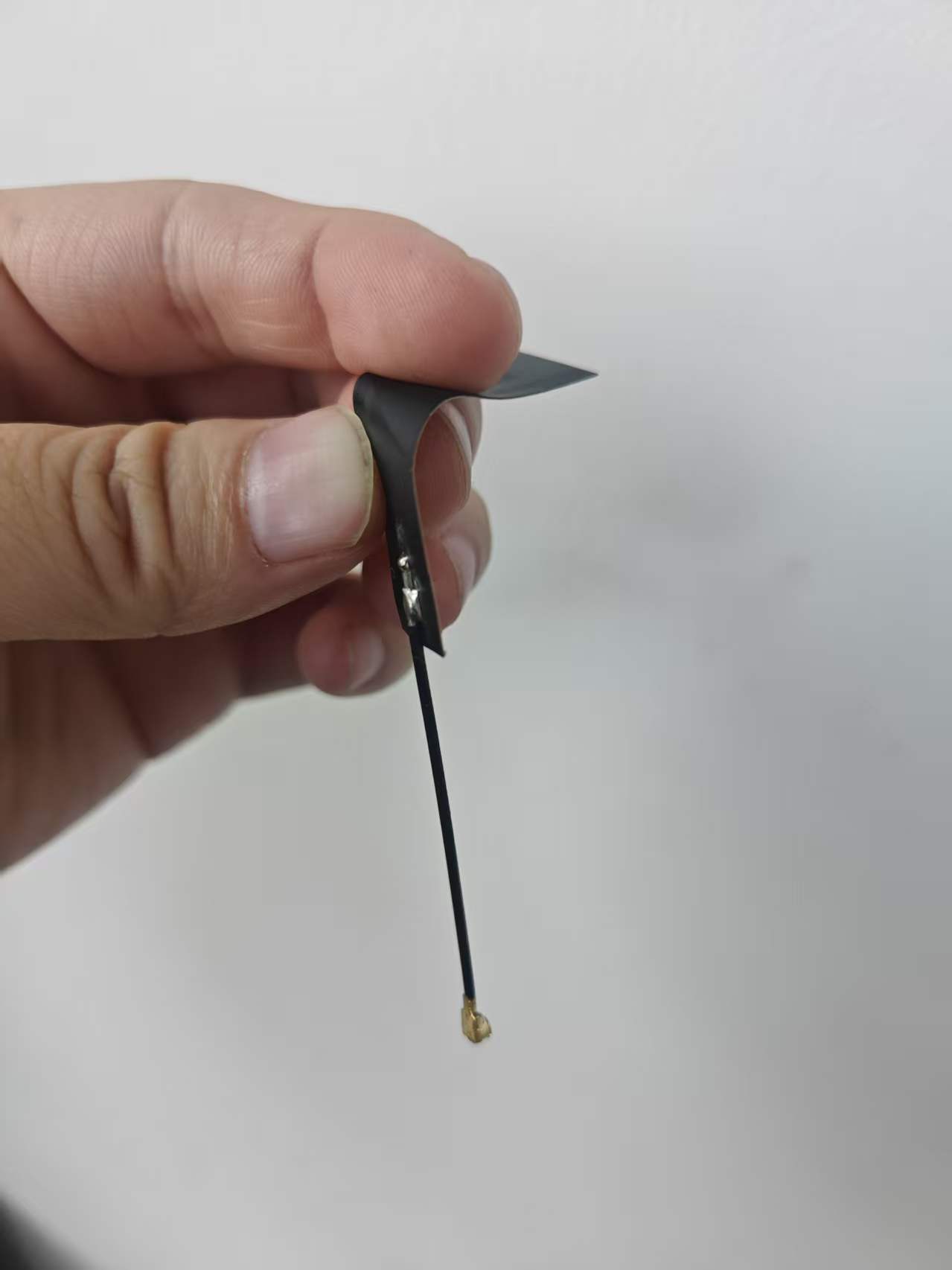

FPC antenleri çok ince ve esnektir; tipik olarak yalnızca 0,05-0,2 mm kalınlıktadır ve bu antenlerin bükülüp akıllı cihazların kavisli yüzeylerine veya köşelerine sığmasına olanak tanıyarak cihazın dahili alanından tam olarak yararlanmasını sağlar.

Mühendislerimiz bir müşterinin güvenlik kamerası ürünü için oldukça kompakt bir FPC anteni tasarladı. Aşağıdaki resim gerçek hayattan bir örnektir.

2.2 Kurulumu kolay

FPC anteni, kurulumunu son derece basit ve kusursuz hale getiren kendinden yapışkanlı bir desteğe sahiptir: yalnızca koruyucu filmi çıkarmanız ve anteni belirlenen konuma yapıştırmanız yeterlidir. Diğer anten türleriyle karşılaştırıldığında FPC anteni, montaj süreci gereksinimlerini önemli ölçüde azaltır.

2.3 Yüksek Radyasyon Verimliliği

Anten radyasyon verimliliği akıllı cihazlar için kritik öneme sahiptir; bazı yüksek performanslı FPC antenleri %90'ı aşan bir radyasyon verimliliğine ulaşır. Basitçe söylemek gerekirse, belirli bir boyut için FPC antenleri daha büyük mesafeleri kapsayabilir.

2.4 Çoklu Frekans Bantlarını Destekler

FPC anteni, 100 MHz ila 6 GHz arasındaki ana kablosuz frekans bantlarını kapsayabilen tek, çift ve çok bantlı çalışmayı destekler.

Örneğin, birçok akıllı ev cihazı 2,4 GHz ve 5 GHz frekans bantlarına, hatta 2,4 GHz, 5 GHz ve Bluetooth'a ihtiyaç duyar ve bu da birden fazla bandın bir arada bulunmasını gerektirir; bu, FPC antenlerinin en önemli avantajlarından biridir.

3. FPC Antenlerinin Ortak Uygulamaları

FPC antenleri günlük hayatta sıklıkla kullanılmakta ve mevcut en uygun maliyetli anten çözümleri arasında yer almaktadır; kullanıldıkları çeşitli senaryoların bir özetini derledik.

3.1 Tüketici Elektroniği

Cep telefonları, tabletler, dizüstü bilgisayarlar, akıllı saatler ve akıllı kameralar gibi cihazların tümü FPC antenlerini kullanır.

3.2 Nesnelerin İnterneti Cihazları

Örneğin akıllı elektrik sayaçları, akıllı su sayaçları, duman dedektörleri, erişim kontrol sistemleri, sensörler, konumlandırma etiketleri vb.

3.3 Akıllı Tıbbi Cihazlar

Elektronik Kan Basıncı İzleme, Taşınabilir İzleme Cihazları, Giyilebilir Tıbbi Teknoloji, Kablosuz Tıbbi Cihazlar.

3.4 Endüstri ve Güvenlik

Drone video aktarımı, uzaktan kumanda teknolojisi, RFID, güvenlik kameraları, endüstriyel ağ geçitleri vb.

3.5 Otomotiv Elektroniği

FPC antenleri aynı zamanda otomotiv ortamlarında da (örneğin lastik basıncı izleme, araç içi navigasyon, T-Box'lar, merkezi kontrol sistemleri ve otonom sürüş sensörleri) giderek yaygınlaşan bir uygulama görüyor.

4. FPC Anteni Nasıl Seçilir

Cihazınız bir FPC anteni gerektiriyorsa aşağıdaki adımları izleyerek bir tane seçmenizi öneririz:

4.1 İlk önce frekansı belirleyin

Bir FPC anteni seçmenin ilk adımı, farklı cihazlar tarafından kullanılan frekans bantları farklılık gösterdiğinden frekansı belirlemektir.

2.4G Bluetooth / Wi-Fi: Akıllı Ev, Akıllı Kulaklıklar, Akıllı Hoparlörler vb.

5G / 2.4G Çift Bantlı Wi-Fi: Akıllı Kameralar, Tabletler, Ağ Geçitleri.

4G/NB-IoT/LoRa: IoT Modülleri, Kablosuz Algılama, Akıllı Ölçüm Cihazları.

4.2 Ekipmanın içindeki mevcut kurulum alanını kontrol edin

Cihaz üzerinde anten için açık bir alan ayrılmalıdır: mümkün olduğunca antenin yakınına pil, metal muhafaza veya anakart koruyucu kapak yerleştirmekten kaçının; metal bileşenlere olan mesafe ne kadar büyük olursa sinyal kalitesi de o kadar iyi olur.

4.3 Arayüzü ve Kablolama Yöntemini Onaylayın

IPEX/u.FL Arayüzü: En yaygın kullanılanı; küçük modüller ve IoT cihazları için ortaktır.

Uzatma Kablolu FPC Anteni: Kablonun uzak bir kurulum noktasına yönlendirilmesini gerektiren, dahili alanı dağınık olan cihazlar için.

4.4 Özel Stok mu, Standart Stok mu?

Cihazınız standart bir üründür: standart 2,4G, GPS ve WiFi antenlerini kullanır. Bu, düşük maliyetler sunar ve genel seri üretime uygundur.

Cihazınız benzersizse ve çok sınırlı bir alana sahipse, cihazınızın boyutlarına tam olarak uyması için özel bir FPC anteni gerekir.

5. Deneyim Özeti

Mühendislerimizin FPC antenlerini tasarlama konusundaki deneyimlerine dayanarak aşağıdaki önerileri sunuyoruz:

Küçük alanlardaki ekipmanlar için FPC anteninin kurulum yeri önceden planlanmalıdır. Tasarım aşamasında rezerve edilmediği takdirde sonradan “patchwork” olarak eklenmesi ek maliyet doğuracaktır.

FPC antenini pil ile metal koruma arasına sıkıştırmayın. Anten metal tarafından tamamen engellenirse sinyal yayılamaz ve bu da son üründe sinyal gücünün zayıf olmasına neden olur. İdeal olarak, bunu plastik muhafazanın tamamen açıkta kalan tarafına takın.

Cihazınız için yüksek performanslı bir FPC anteni özelleştirmek istiyorsanız, lütfen Yingshun Communication Technology Co., Ltd. ile iletişime geçmekten çekinmeyin. RF anten tasarımında 10 yılı aşkın tecrübemizle, gereksinim değerlendirmesi ve elektromanyetik simülasyondan numune üretimi ve teslimatına kadar tam süreçli bir FPC anteni özelleştirme hizmeti sunuyoruz.
