Önsöz
Daha önce bir yarış drone'u veya hava fotoğrafçılığı drone'u uçurmuş olan herkes, görüntü aktarım sinyali geciktiğinde ve hatta ekran karardığında bunun ne kadar sinir bozucu olabileceğini bilir. Çoğu zaman sorun uçuş kumandasında veya pilde değil, görünüşte önemsiz bir antendedir. Bu kılavuz, Yingshun Communication Technology Co., Ltd.'deki deneyimlerimizi özetlemektedir ve bazı tuzaklardan kaçınmanıza yardımcı olacağını umuyoruz.
1. Drone üzerindeki görüntü aktarım anteninin işlevi nedir?
Basit bir ifadeyle, video iletim anteni, drone'nuz ile gözlük/yer istasyonu arasındaki "konuşmacıdır". Drone'dan video yayını gönderir ve alıcınızın onu yakalamasını sağlar.
Drone'un görüntü aktarım anteni, havadan görüntülerin ve uçuş verilerinin gerçek zamanlı olarak iletilmesinden, iletim mesafesini, netliğini, stabilitesini ve parazit önleme özelliğini doğrudan belirlemekten sorumlu bir çekirdek radyo frekansı bileşenidir.
2. Drone görüntü aktarım antenlerinin ortak frekans bantları nelerdir? Onları nasıl seçersiniz?

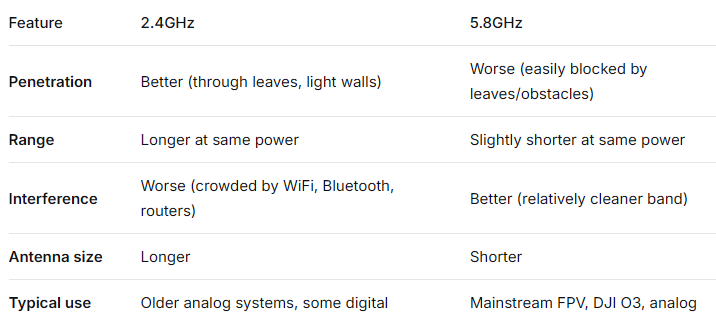

Şu anda drone görüntü aktarım sistemlerinin %99'u 2,4GHz veya 5,8GHz frekans bantlarında çalışmaktadır. Basit bir tabloyu özetledik:
Nasıl seçilir? Önerimiz: Eğer ağırlıklı olarak açık alanlarda (otlaklar, plajlar, çöller) kullanıyorsanız, daha az parazit ve daha kısa anten nedeniyle 5.8GHz daha uygundur.
Eğer sık sık ormanlar ve binalar arasında yolculuk yapıyorsanız 2.4GHz'in nüfuz gücü işinizi kolaylaştıracaktır.
3.Ortak Anten Çeşitleri ve Giriş
Referansınız için ana akım drone görüntü aktarım antenlerinin kısa bir özetini derledik. 3.1 Mantar ve lolipop şeklindeki antenler
Anten "mantar" veya "lolipop" şeklindedir, yönlülüğü düşüktür, bükülmeye karşı dayanıklıdır ve kararlı bir sinyale sahiptir; FPV yarış dronlarında yaygın olarak kullanılır.

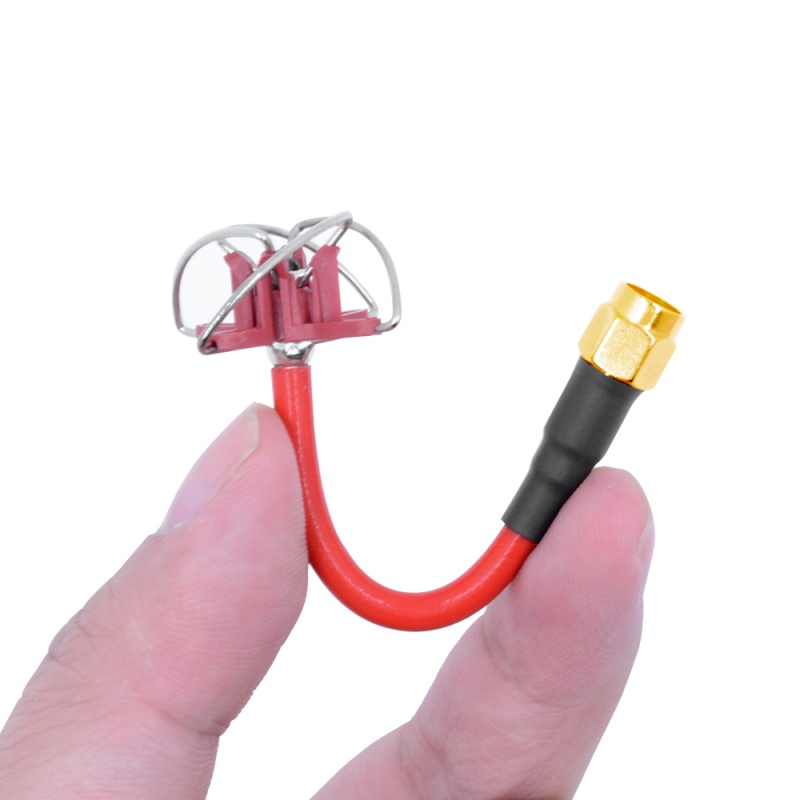

3.2 Yonca Yaprağı / Eğimli Düzlemsel Tekerlek
Anten birkaç çiçek yaprağı şeklindedir. Tipik olarak 2-3 dBi kazanç ve geniş sinyal kapsama açısına sahip olması, onu deneyimli yarış drone meraklıları için en iyi seçim haline getiriyor.
3.3 Düz panel yönlü anten
Yüksek kazanç, güçlü yönlendirme, iyi uzun mesafe iletim performansı, drone yönüne doğru yönlendirilmelidir. 3.4 Yerleşik yama/FPCB anteni
İnce ve hafif tasarım, drone'nun şeklinden ödün vermez ve tüketici drone'larında ve küçük entegre cihazlarda yaygın olarak kullanılır.

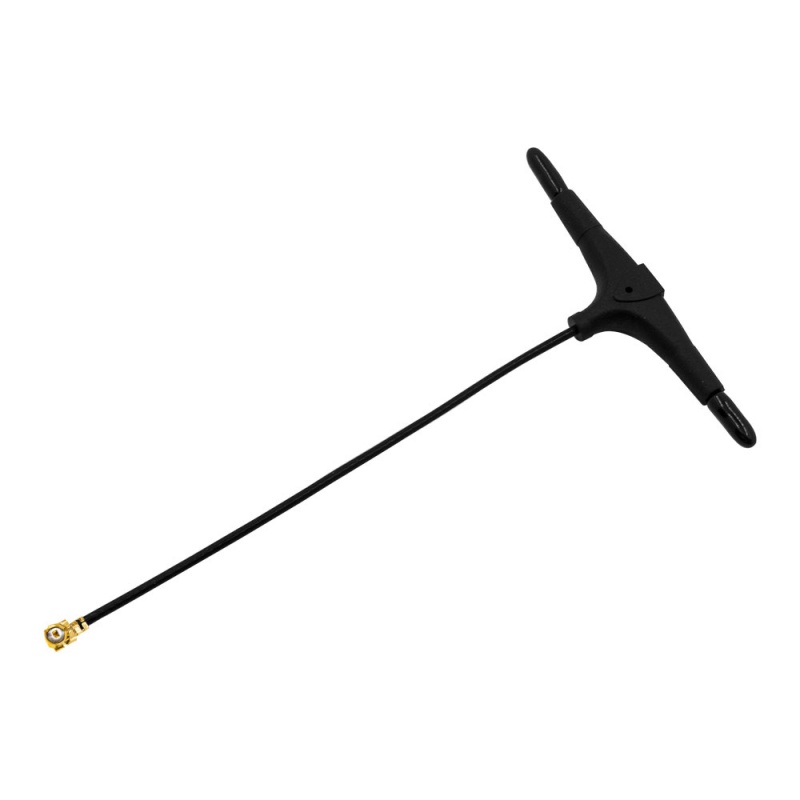

3.5 Kırbaç / Lastik Ördek anteni
En yaygın ve en ucuzu. Küçük ama kazanç ve polarizasyon kararlılığı vasat. Yeni başlayan dronlar veya yedeklemeler için iyi.
4.Anteni hangi parametreler etkiler?
4.1 Kazanç

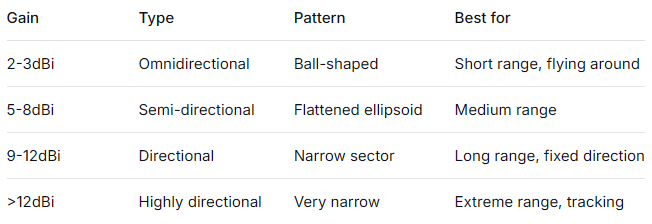

Kazanç, bir antenin enerjiyi yoğunlaştırma derecesini temsil eder. Daha yüksek kazanç her zaman daha iyi değildir; özel ihtiyaçlarınıza en uygun kazanç değerini seçmenize yardımcı olmak için bir referans tablosu derledik.
4.2 Polarizasyon Modları: Doğrusal Polarizasyon ve Dairesel Polarizasyon
Kutuplaşmayla ilgili olarak bu, yeni başlayanların çoğunun kafa karıştırıcı bulduğu bir kavramdır. Basitçe söylemek gerekirse polarizasyon, bir anten tarafından iletilen elektromanyetik dalgaların "titreşim yönünü" ifade eder.
En yaygın formlar dikey ve yatay polarizasyondur . Avantajları: basit yapı ve düşük maliyet. Dezavantajları: Uçuş sırasında dronun tutumu değiştikçe anten açısı da buna göre kayar ve bu da önemli sinyal dalgalanmalarına neden olur.
Dairesel polarize bir anten tarafından yayılan elektromanyetik dalgalar spiral bir düzende döner. Avantajları: Drone'un nasıl manevra yaptığına bakılmaksızın, hem verici hem de alıcı uçların aynı yönde (sağ veya sol) dönmesi koşuluyla sinyal nispeten sabit kalır. Dezavantajları: Biraz daha pahalıdırlar ve sol ve sağ polarize antenler karıştırılamaz.
5. Toparlayın
Bu makale, ihtiyaçlarınız için doğru anteni bulmanıza yardımcı olmayı umarak, drone görüntü aktarım antenlerinin işlevini, temel türlerini ve temel parametrelerini tanıtmaktadır.
Yeni bir drone projesi geliştiriyorsanız veya güvenilir bir anten tedarikçisi arıyorsanız lütfen bizimle iletişime geçmekten çekinmeyin. Seçenekleri çevrimiçi olarak rastgele seçmek yerine mühendislerimizin bunları doğrudan değerlendirmenize yardımcı olmasına izin verin. Hakkımızda: Yingshun Communication Technology Co., Ltd. antenler, RF adaptörleri ve RF konektörleri konusunda uzmanlaşmıştır. Özel drone anten ihtiyaçlarınız varsa lütfen bizimle iletişime geçin. Bu kılavuz, çeşitli antenleri kullanma ve test etme deneyimimize dayanmaktadır ve size yardımcı olacağını umuyoruz.
Yazar: Wang Xu (Yingshun Communications'da Mühendis)
