100mm Kablolu En İyi Seramik Yama Anteni: Satın Alma Kılavuzu

Tam da bu noktada 100 mm kablolu seramik yama anten, donanım mühendisleri için tercih edilen çözüm haline geliyor.

Peki neden bu özel konfigürasyon? Peki yapınız için en iyisini bulmak için düzinelerce veri sayfasını nasıl incelersiniz? Pazarlama jargonunu bir kenara bırakalım ve mühendislik gerçeklerine bakalım.

Neden Seramik Yama? (GNSS Gereksinimi)

Wi-Fi veya Bluetooth sinyallerinden farklı olarak GNSS (Küresel Navigasyon Uydu Sistemi) uydularından gelen sinyaller Dünya'ya ulaştığında inanılmaz derecede zayıftır. Ayrıca bu sinyaller Sağ El Dairesel Polarizedir (RHCP) .

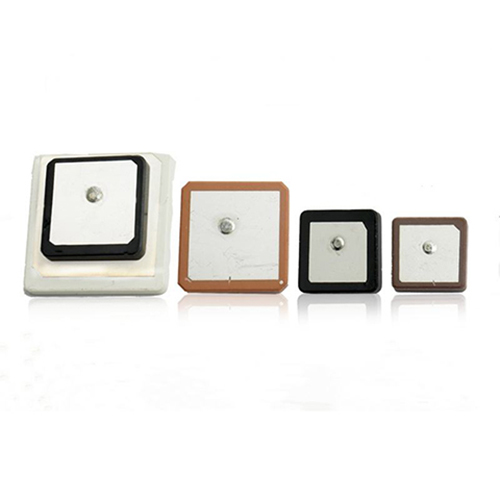

Seramik bir yama anteni fiziksel olarak bu polarizasyona uyacak şekilde tasarlanmıştır. Kare seramik dielektrik alt tabaka (genellikle 15x15mm, 18x18mm veya endüstri standardı 25x25mm gibi boyutlarda görülür), bu havai sinyalleri standart bir doğrusal antenden çok daha iyi yakalar. Hızlı bir "İlk Düzeltme Zamanı" (TTFF) istiyorsanız, seramik yama en iyi seçeneğinizdir.

Neden Özellikle 100mm Kablo?

100 mm'lik (yaklaşık 4 inç) mikro koaksiyel kablo, çoğu IoT ve endüstriyel muhafaza için "Goldilocks" uzunluğudur.

• Optimum Yerleştirme: GPS antenlerinin gökyüzüne bakması gerekir. 100 mm'lik bir kablo, kabloyu ana PCB modülüne yönlendirirken, yama antenini çift taraflı 3M yapıştırıcı kullanarak plastik muhafazanızın iç çatısına monte etmenize olanak tanır.

• Minimum Sinyal Kaybı: Koaksiyel kablonun her milimetresi, ekleme kaybına neden olur. 100 mm'lik bir kablo, RF sinyalini aşırı derecede bozmadan mekanik montaj için yeterli esneklik sağlar; bu, 200 mm veya 300 mm kablolarda yaygın bir sorundur.

• Kablo Yönetimi: Konektöre ulaşacak kadar uzun, ancak istenmeyen endüktans ve parazit yaratabilecek fazla kabloyu sıkışık bir mahfazanın içine garip bir şekilde sarmanıza gerek kalmayacak kadar kısa.

Aktif ve Pasif: Hangisi En İyisi?

Bu aksamı tedarik ederken hemen bir seçimle karşı karşıya kalacaksınız: Aktif yama anten mi yoksa pasif yama anten mi satın alacaksınız?

1. Pasif Yama Anteni Bu yalnızca seramik blok, metal ayar pimi ve kablodan oluşur. Sinyali yükseltmek tamamen anakartınızın RF ön ucuna dayanır.

• Artıları: Daha ucuzdur, sıfır ekstra güç tüketir.

• Eksileri: 100 mm'lik kablo, sinyal panonuza ulaşmadan önce hafif bir sinyal zayıflamasına (genellikle 0,1 ila 0,2 dB civarında) neden olacaktır.

2. Aktif Yama Anteni (Çoğu kablolu kurulum için önerilir) Aktif yama, metal korumanın altına gizlenmiş, Düşük Gürültü Amplifikatörü (LNA) ve SAW filtresine sahip küçük bir yerleşik PCB içerir.

• Artıları: Uydu sinyalini 100 mm'lik kablo boyunca ilerlemeden önce güçlendirir, kablonun giriş kaybını tamamen ortadan kaldırır. Bu, GPS modülünüzün temiz ve güçlü bir sinyal almasını sağlar.

• Eksileri: Ana kartınızdan koaksiyel kablo (DC öngerilim) yoluyla sağlanan güce (tipik olarak 3,3V veya 5V) ihtiyaç duyar.

Mühendislik İpucu: 100 mm'lik bir kablo kullanıyorsanız, aktif seramik yama anten, güvenilir dış mekan takibi için neredeyse her zaman daha iyi bir seçimdir ve genellikle 28dB ila 30dB LNA kazancı sunar.

Satın Almadan Önce Doğrulanması Gereken Temel Özellikler

Sadece fiyat etiketine bakmayın. 100 mm kablolu en iyi seramik yama anteni aşağıdaki kriterleri karşılamalıdır:

• Konektör Türü: Panonuzla eşleştiğinden emin olun. Dahili yönlendirme için en yaygın olanı IPEX MHF1'dir (U.FL ile uyumlu) . Anakartınızda SMA bağlantı noktası varsa SMA-erkek versiyonunu sipariş ettiğinizden emin olun.

• Merkez Frekansı: Standart GPS için 1575.42 MHz ayarlanmalıdır. Çoklu takımyıldız desteğine ihtiyacınız varsa (GLONASS, Galileo, BeiDou), daha geniş bir bant genişliği yaması arayın (örneğin, 1561~1602 MHz).

• VSWR: < 2.0 Gerilim Duran Dalga Oranını arayın.

• Yapışkan Destek: Yüksek kaliteli bir endüstriyel yapıştırıcı (3M VHB gibi) çok önemlidir. Titreşimli bir araçta yapıştırıcı başarısız olursa anten düşer, gökyüzüne bakan yönünü kaybeder ve cihazınız GPS kilidini kaybeder.

Kurulum Uyarısı: Yer Düzlemi Etkisi

En iyi kablolu yama anteni bile kötü monte edilirse arızalanabilir. Seramik yama anteninin düzgün çalışması büyük ölçüde yer düzlemine bağlıdır.

Aktif antenler biraz daha bağışlayıcı olsa da, anteni asla doğrudan büyük metal pillere, motorlara veya LCD ekranlara monte etmemelisiniz. Doğrudan altında boş bir alan bırakarak plastik kaportaya (muhafazaya) monte edin.
