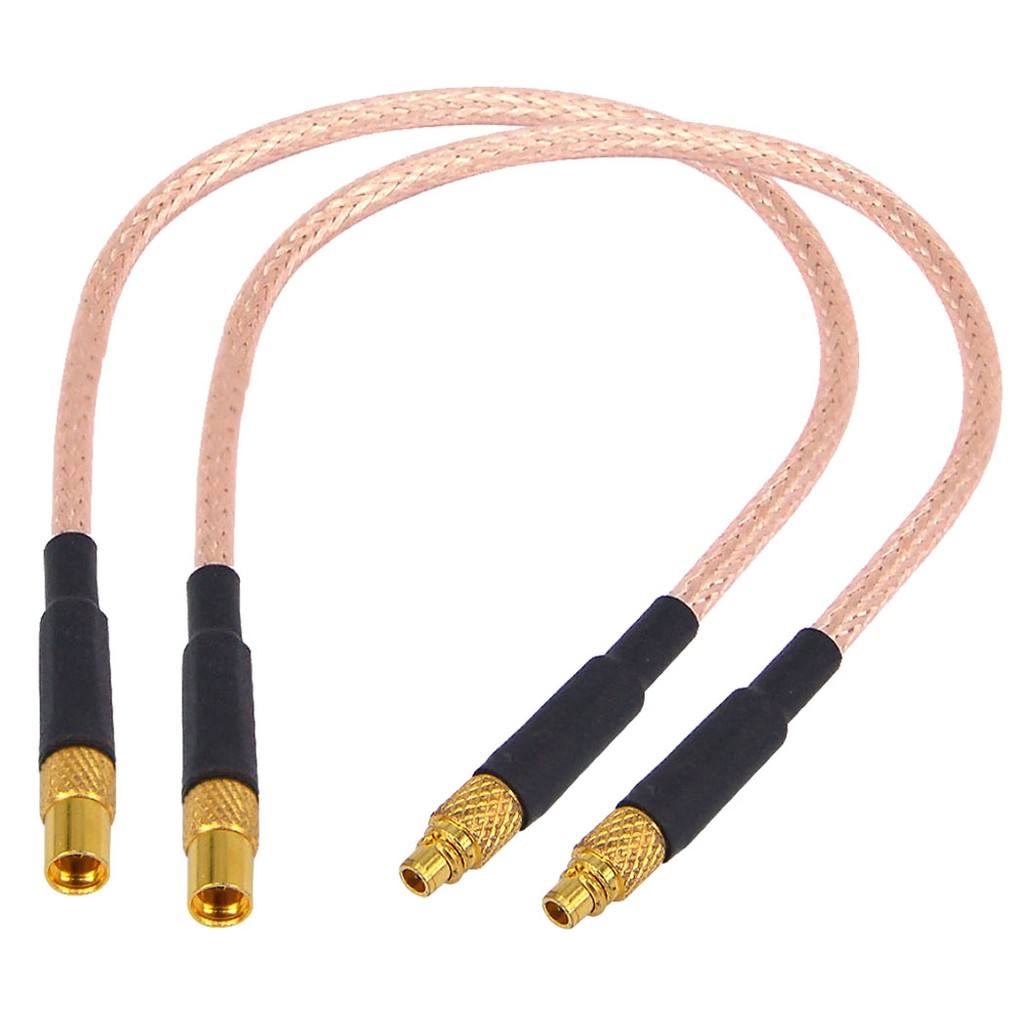

En İyi Düşük Kayıplı RF Kabloları: Sinyal Zayıflaması Nasıl En Aza İndirilir

RF mühendisliğinde kablonun her santimetresi ekleme kaybına (zayıflamaya) neden olur. Frekansınız ne kadar yüksekse (2,4 GHz veya 5G gibi) ve kablonuzun uzunluğu ne kadar uzunsa, sinyaliniz o kadar fazla ısı israfına dönüşür. Zayıf sinyallerle uğraşıyorsanız düşük kayıplı bir RF kablosuna ihtiyacınız vardır.

Pazarlama saçmalıklarını bir kenara bırakalım ve bir kabloyu gerçekte neyin "düşük kayıp" yaptığına ve donanım projeleriniz için tam olarak hangi modelleri tedarik etmeniz gerektiğine bakalım.

Bir Kabloyu "Düşük Kayıp" Yapan Nedir?

Tüm koaksiyel kablolar eşit yaratılmamıştır. Düşük kayıplı bir kablonun performansı iç yapısına bağlıdır:

Köpük Dielektrik: Standart kablolarda katı plastik (PE) izolasyon kullanılır. Birinci sınıf düşük kayıplı kablolar Köpük PE kullanır. Enjekte edilen hava dielektrik sabitini düşürür, bu da sinyal kaybını önemli ölçüde azaltır.

Çift Ekranlama: Ucuz kablolar tek bir bakır örgü kullanır. Düşük kayıplı kablolar, kalaylı bakır örgüye (düşük frekans koruması ve dayanıklılık için) sarılmış bir iç alüminyum folyo katmanına (yüksek frekans koruması için) sahiptir.

Katı Merkez İletken: Örgülü çekirdekler daha esnek olsa da, katı bakır çekirdek önemli ölçüde daha iyi RF iletkenliği ve daha düşük direnç sunar.

En İyi Düşük Kayıplı Kablolar: LMR Serisi

Donanım mühendislerinin zayıflamayı en aza indirmeleri gerektiğinde LMR serisine (veya yüksek kaliteli eşdeğer alternatiflere) güvenirler. Başvurunuza göre en iyi seçeneklerin dökümü aşağıda verilmiştir:

1. LMR-100: Dahili Yönlendirme için En İyisi

Bir PCB modülünü sıkı bir muhafaza içindeki (IoT ağ geçidi veya drone gibi) harici bir anten bağlantı noktasına bağlamanız gerekiyorsa LMR-100 en iyi seçiminizdir.

Çap:~2,79 mm (0,110 inç)

Neden kullanmalı: Oldukça esnektir ve eski RG-174 ve RG-316 kabloların doğrudan, daha düşük kayıpla değiştirilmesini sağlar. U.FL'den SMA'ya pigtailler için standarttır.

2. LMR-240: Mükemmel "Tatlı Nokta"

LMR-100'ün uzun vadede çok fazla kaybı vardır ve LMR-400 kolayca bükülemeyecek kadar kalındır. LMR-240 ideal orta yoldur.

Çap:~6,10 mm (0,240 inç)

Neden kullanmalı: 20 veya 30 feet'e kadar koşular için Hücresel ve Wi-Fi frekanslarında düşük zayıflamayı korurken mükemmel esneklik sunar. Araç montajlarında ve dış mekan NEMA muhafazalarında yoğun olarak kullanılır.

3. LMR-400: Açık Havada Uzun Koşular İçin En İyisi

Bir WISP baz istasyonu veya ticari bir Wi-Fi erişim noktası için 50 metrelik bir kuleye kablo çekiyorsanız, LMR-400 endüstri standardıdır.

Çap:~10,29 mm (0,405 inç)

Neden kullanmalı: Kalın ve serttir ancak zayıflama özellikleri olağanüstüdür. Uzun açık hava koşuları için LMR-400, sinyalin gerçekten radyodan antene ulaşmasını sağlar.

Yüksek Frekanslar İçin RG-58 Kullanmayı Durdurun

Birçok eski kılavuz genel RF kullanımı için hala RG-58'i önermektedir. RG-58 geçmişte 27 MHz CB telsizler için iyi olsa da modern IoT sistemleri için berbat bir seçimdir.

2,4 GHz'de, standart RG-58'in 30 metrelik koşusu 20 dB'den fazla sinyal kaybedecektir (bu, iletim gücünüzün %99'unun kabloda kaybolduğu anlamına gelir). Tam çalışmayı LMR-400'e değiştirdiğinizde kaybınız yalnızca 6,8 dB'ye düşer. Sisteminiz 400 MHz'in üzerinde çalışıyorsa RG serisini bırakın ve LMR eşdeğerlerine yükseltin.

Konektörlerden Ödün Vermeyin

Konektörler kötü takılmışsa birinci sınıf düşük kayıplı bir kablo işe yaramaz. Her zaman altın kaplamalı orta pimlere sahip, pirinçten yapılmış yüksek kaliteli SMA, N-Tipi veya TNC konnektörlerini tercih edin. Fabrikada kıvrılmış veya lehimlenmiş kablo düzenekleri, VSWR ani yükselmelerini önleyerek her zaman DIY saha sonlandırmalarından daha iyi performans gösterecektir.
