RTK için Şok Halkası ve Mantar Anteni: Bir Mühendisin Kılavuzu

Santimetre düzeyinde doğruluk için Gerçek Zamanlı Kinematik (RTK) sistemi tasarlarken, GNSS alıcınız denklemin yalnızca yarısıdır. Anten ham veri kalitenizi belirler. Donanım entegratörleri için tartışma her zaman iki form faktörüne indirgenir: RTK için boğma halkası ve mantar anteni .

Her ikisi de çok bantlı (L1/L2/L5) alımı destekler, ancak fiziksel mimarileri tamamen farklı ortamlar için üretilmiştir. Doğru donanımı nasıl belirleyeceğiniz aşağıda açıklanmıştır.

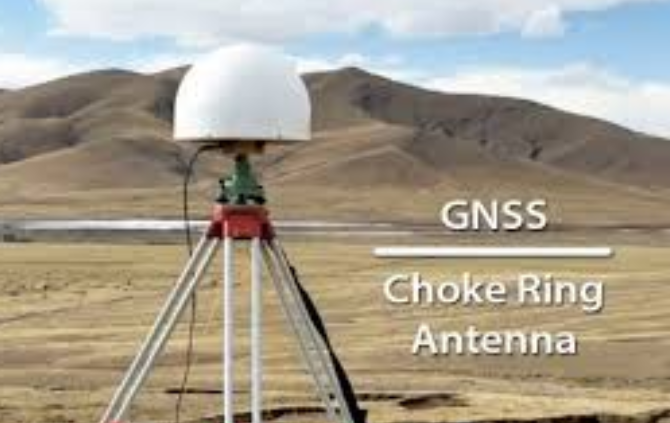

1. Şok Halkası: Üstün Baz İstasyonu Hassasiyeti

Kısma halkası anteni çok büyük, ağır ve pahalıdır. Eşmerkezli metalik silindirlerle çevrelenmiş merkezi bir yayılan elemana sahiptir.

Bu halkalar, GNSS sinyallerinin çeyrek dalga boyuna kadar hassas bir şekilde işlenmiştir. Bu fiziksel geometri, yerden sıçrayan sinyaller için mutlak bir ölü bölge oluşturur. Benzersiz çok yollu reddi ve olağanüstü faz merkezi kararlılığı sunar. Kalıcı bir CORS (Sürekli Çalışan Referans İstasyonu) ağı veya çatı üzerinde statik bir RTK baz istasyonu inşa ediyorsanız şok halkası tartışmasız seçimdir.

2. Mantar Anteni: Mobil Rover Çözümü

Jikle halkası statik bir taban için mükemmel olsa da ağır metal bir plakayı bir drone veya otonom bir traktöre monte edemezsiniz.

"Mantar" anteni kompakt, aktif bir alternatiftir. Aerodinamik, IP67 dereceli anten kaportasının altında, aktif LNA ve SAW filtreleriyle eşleştirilmiş istiflenmiş bir seramik yama dizisi gizlenmiştir. Üst düzey RTK mantar anteni, bir boğma halkasının aşırı fiziksel çok yollu engellemesiyle eşleşemese de, mükemmel mobilite, düşük ağırlık ve güçlü bant dışı girişim reddi sağlar. İHA'lar ve mobil ölçüm direkleri için zorunlu seçimdir.

Karar

RTK iki düğümlü bir bağlantı gerektirir. Mutlak referans saflığı için şok halkasını statik baz istasyonunuza yerleştirin. Ağırlık tasarrufu performansı için mantar antenini mobil gezicinize takın.
