Ürün Açıklaması

BNC dişi T tipi adaptör (BNC T tipi T tipi adaptör veya BNC T tipi konnektör olarak da bilinir), radyo frekansı (RF) sinyal iletimi için kullanılan pasif bir cihazdır. Öncelikle tek bir BNC sinyalini ikiye bölmek veya iki sinyali bir sinyalde birleştirmek için kullanılır.

"T" şeklinde düzenlenmiş üç dişi konnektöre sahiptir, bu nedenle genellikle BNC Dişi T-Adaptörü veya BNC 3-Dişi T-Adaptör olarak adlandırılır.

Temel Özellikler:

Arayüz Tipi: Üç BNC dişi konnektör (BNC erkek konnektörleri bağlamak için)

Empedans: Tipik olarak 50Ω veya 75Ω (sinyal yansımasını önlemek için uygulamaya göre eşleşen empedans seçilmelidir)

Frekans Aralığı: Genellikle DC'den 4 GHz'e kadar destekler (üretim kalitesine bağlı olarak)

Malzeme: Dış kabuk çoğunlukla nikel kaplı pirinçtir, iç iletken fosfor bronz veya berilyum bakırdır ve yalıtım malzemesi genellikle PTFE'dir (politetrafloroetilen)

Uygulamalar: Video gözetimi, test ve ölçüm, iletişim ekipmanları, yayın sistemleri vb.

Ürün Tanıtımı:

Ürün Adı: BNC Dişi - Dişi T şekli Adaptörü

Bağlayıcı Tipi: 3 * BNC Dişi

Karakteristik Empedans: 50Ω (Gerçek veriler değişiklik gösterebilir)

VVSWR: ≤1,5

Dayanıklılık: >500 döngü

Maksimum Frekans: 4 GHz (Gerçek veriler değişiklik gösterebilir)

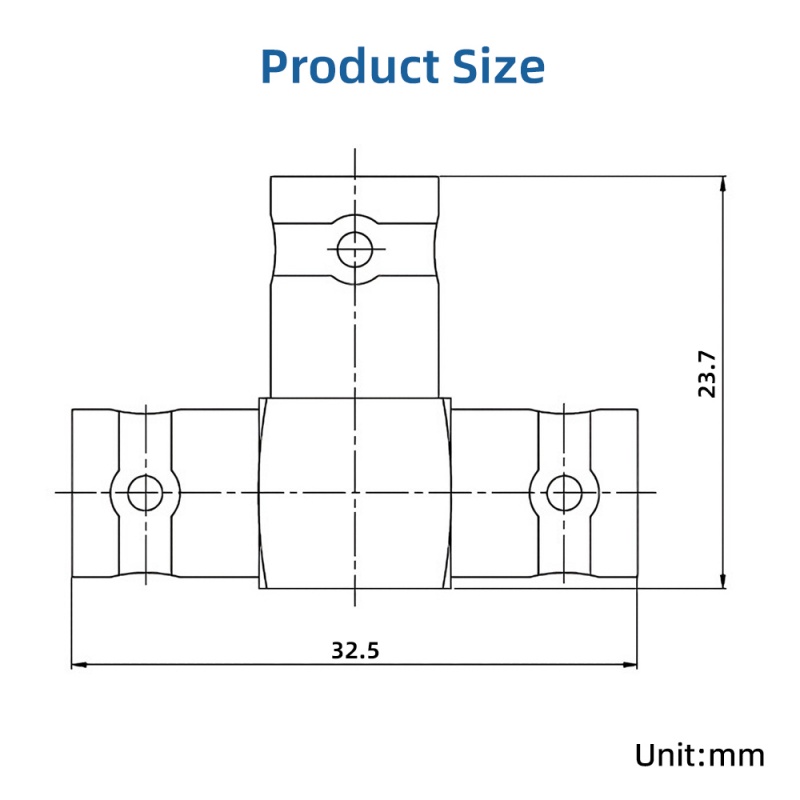

Adaptör Yapısı: T şeklinde

Sertifika Standardı: RoHS uyumlu

Malzeme: Kabuk: Nikel kaplamalı pirinç

Yalıtım Katmanı: Politetrafloroetilen (PTFE)

Merkez İletken: Altın kaplama bakır

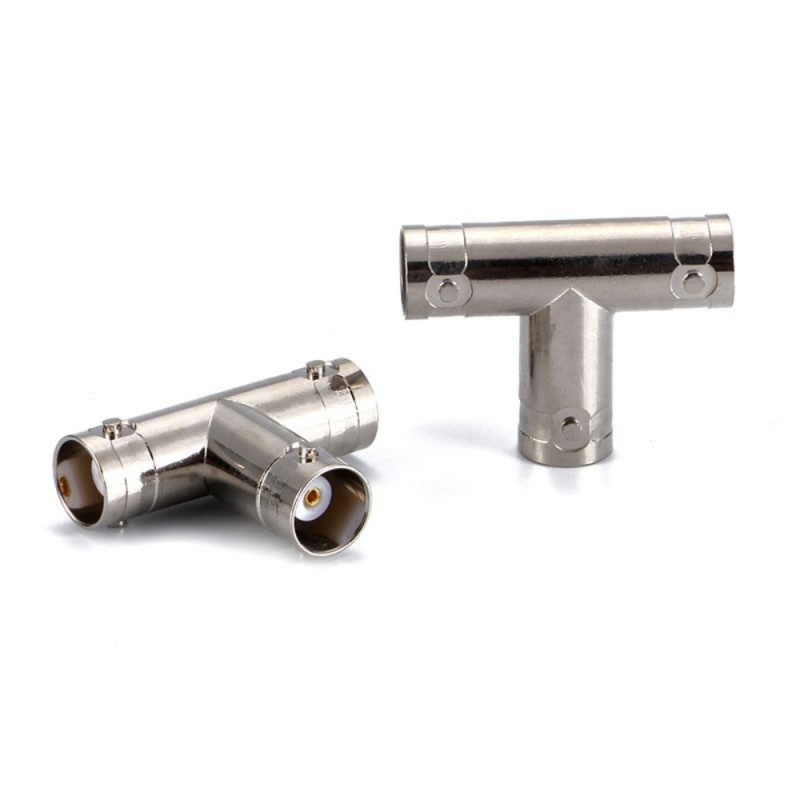

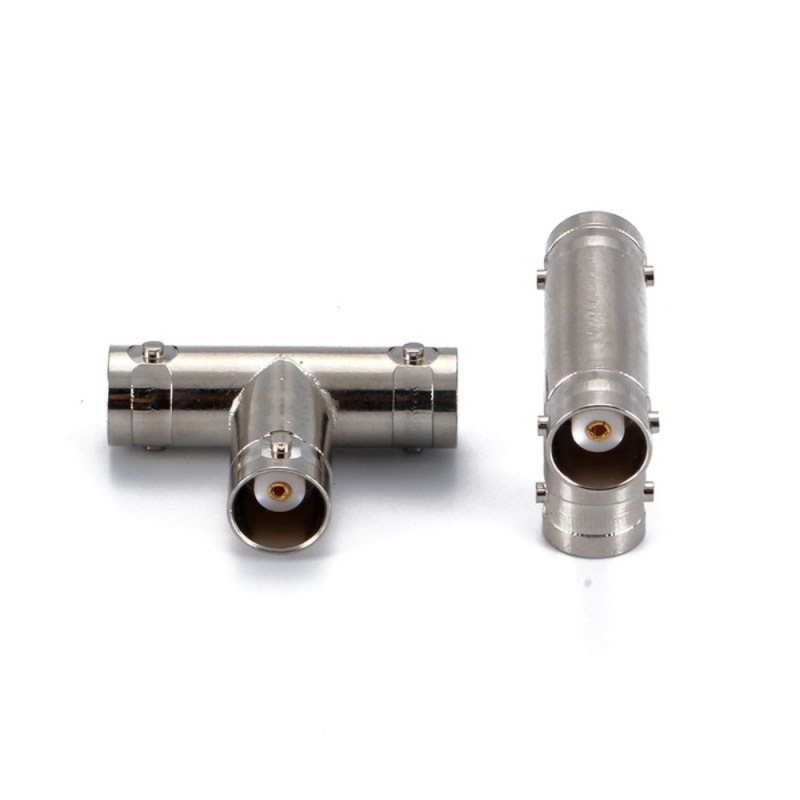

Ürün Teşhir Görseli

Yaygın Uygulama Senaryoları:

Video Gözetim Sistemleri: Tek bir kamera video sinyalini hem kaydediciye hem de monitöre aynı anda besler.

Laboratuvar Testi: Ana sinyal yolunu kesmeden bir osiloskop veya spektrum analizörü ile izleme için bir sinyali bölün.

Anten Sistemleri: İki alıcı cihazı geçici olarak paralel bağlayın (Not: İdeal olmayan güç dağıtımı empedans uyumsuzluğuna neden olabilir).

Önlemler:

Empedans Eşleştirme: 75Ω sistemler için (örn. video sistemleri), 75Ω'luk bir T parçası kullanın; 50Ω sistemler için (örn. radyo, ağ analizi), 50Ω'luk bir te kullanın. Bunları karıştırmak VSWR'yi artıracak ve sinyal bozulmasına neden olacaktır.

Sinyal Kaybı ve Yansıması: T-tee bir güç bölücü değildir. Sonlandırılmamış bağlantı noktaları yansımalara neden olur. Kullanılmayan bağlantı noktalarının eşleşen bir yüke (50Ω/75Ω sonlandırma direnci) bağlanması önerilir.

Yüksek hassasiyetli güç dağıtımı için uygun değildir: Eşit genlikli, eş fazlı bölme için özel bir Wilkinson güç bölücü kullanılmalıdır.
