Ürüne Genel Bakış: MMCX Erkek 90° Dik Açılı Konnektör
dik açılı dönüşlerde düzgün bir empedans geçişi için L şeklinde bir iç iletken işlemine sahiptir.
Yüksek yoğunluklu PCB düzenleri, minyatür kablosuz cihazlar ve alanı kısıtlı uygulamalar için tasarlanan bu ürün, yüksek frekans performansından ödün vermeden konnektör alanı kaplayan alanı %60 azaltır ve bu da onu kompakt RF cihazları için ideal bir çözüm haline getirir.
Temel Parametreler
Konektör tipi: MMCX erkek, 90° bükümlü, kıvrımlı tip
Kıvrılabilir koaksiyel kablolar: RG178, RG316 ve diğer minyatür koaksiyel kablolar
Empedans: 50Ω
Frekans Aralığı: DC - 6GHz
VSWR: ≤1,35
≤1,50 @ 6GHz
Muhafaza Malzemesi: Altın kaplama bakır
Kontaklar: Altın kaplama bakır
Yalıtım Malzemesi: PTFE (Politetrafloroetilen), düşük kayıp, yüksek termal stabilite
Çiftleştirme/Sökme Ömrü: ≥500 döngü, performans düşüşü <%15
Çalışma Sıcaklığı: -40°C ~ +85°C

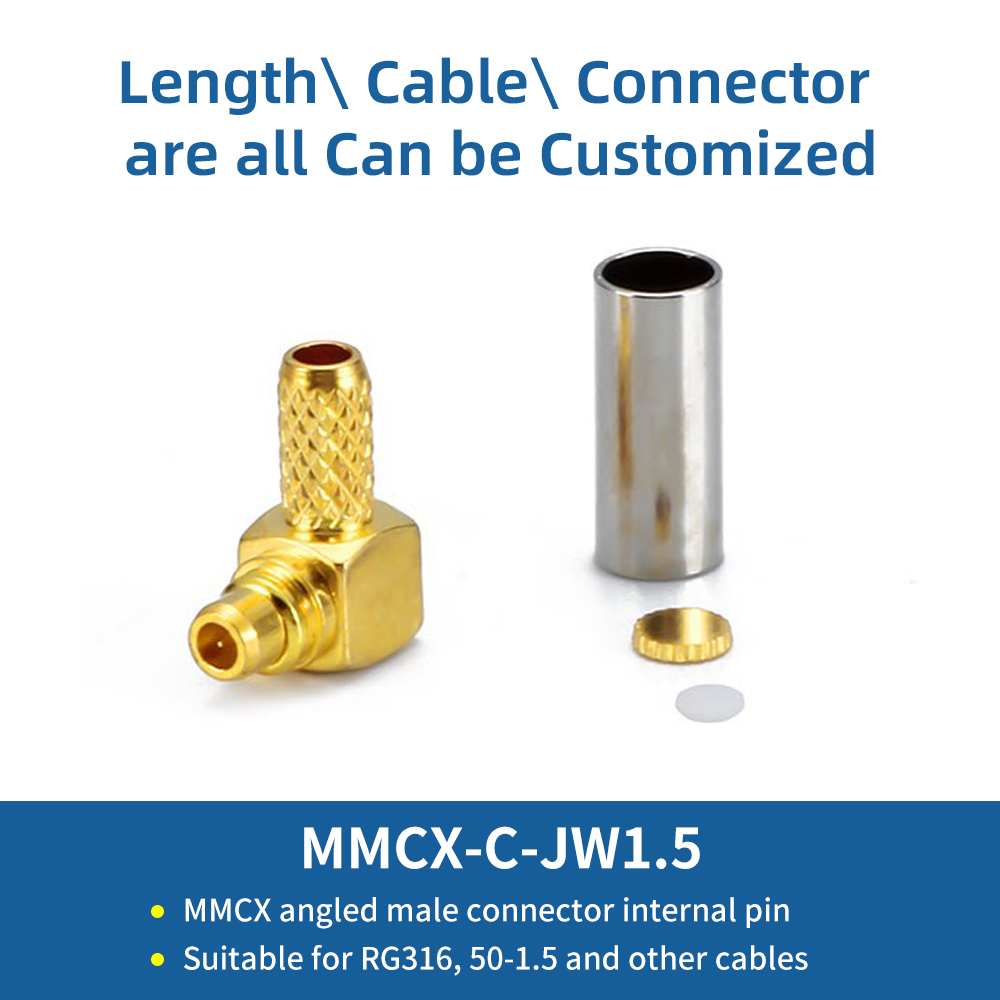

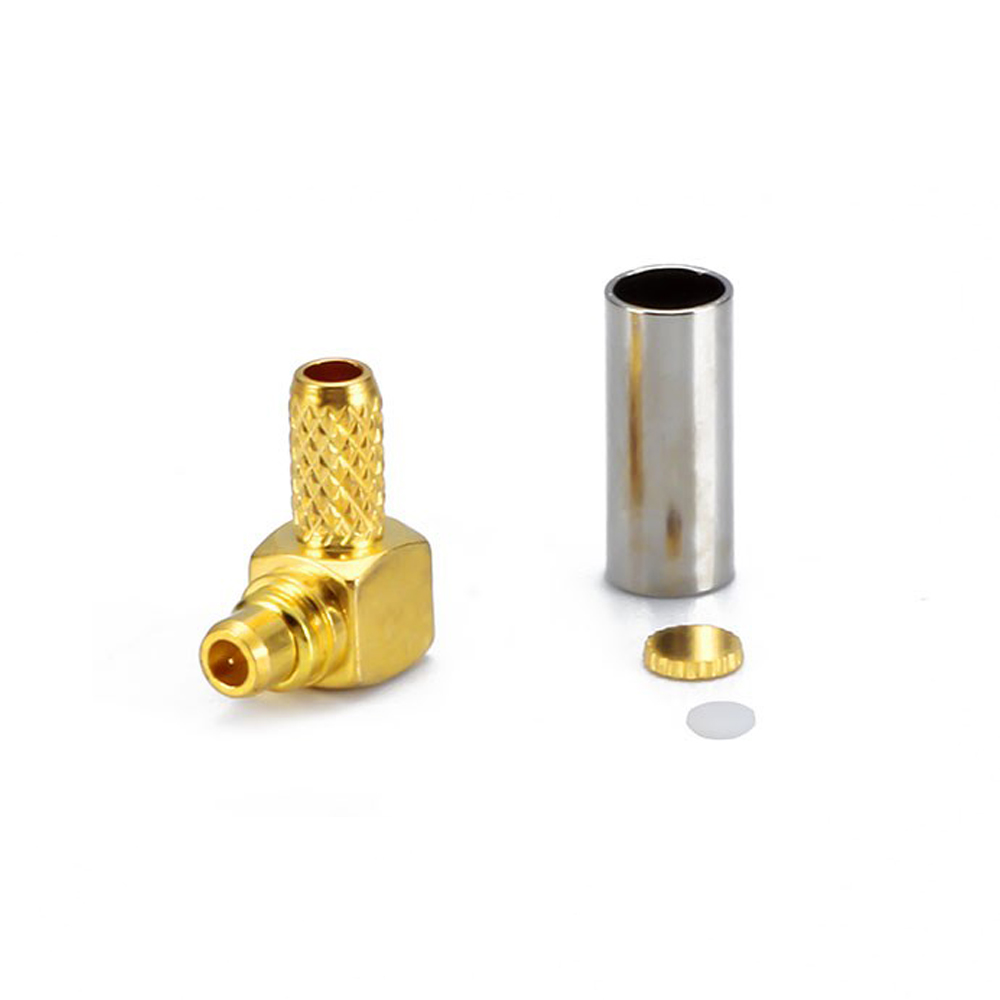

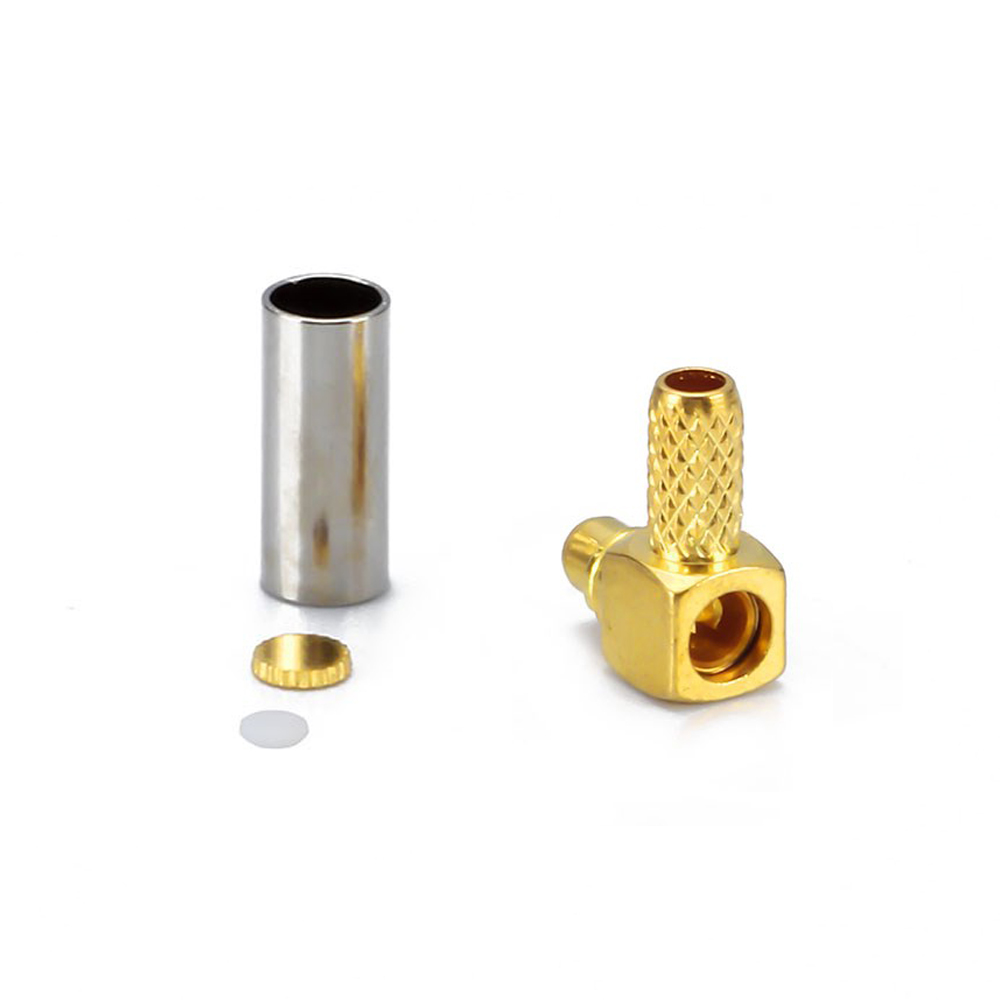

Ürün teşhir resmi
Ana Uygulama Alanları
Otomotiv Haberleşme Sistemleri: T-Box, Araç İçi Eğlence Sistemleri, Anten Bağlantıları
Endüstriyel IoT: Endüstriyel Yönlendiriciler, Veri Toplama Ekipmanları, Kablosuz Sensörler
Baz İstasyonu Ekipmanları: Küçük Hücreler, Mikro Baz İstasyonu İç Bağlantıları
Test ve Ölçüm: Test Kabloları, Problar, Takım Armatürleri
Tıbbi Ekipman: Taşınabilir Tıbbi Cihazlar, Monitör Dahili Bağlantıları
Havacılık: Havadan Haberleşme Ekipmanları, İHA Görüntü Aktarım Sistemleri
